GRINO richtig konfigurieren – so geht's!
Hier erfahren Sie, wie Sie Ihr GRINO System optimal für Ihr Projekt konfigurieren können! Lassen Sie sich inspirieren und entdecken Sie die vielfältigen Möglichkeiten, die auf Sie warten!
Die Software kann auf euer Setup genau angepasst werden. Äußern Sie ihre Wünsche!
XLR Anschluss für den GRINO Lift:
An diesem Anschluss kann ausschließlich der GRINO Lift angeschlossen werden. Der GRINO Lift verfügt über einen Abstandsensor, welcher dafür sorgt, dass die Lampe automatisch mit dem Wachstum der Pflanzen nach oben fährt. Der Lift kann über das Display oder per App auch manuell gesteuert werden.
BNC Anschluss für den PH-Sensor:
An diesem Anschluss kann ausschließlich eine PH-Sonde mit BNC Anschluss angeschlossen werden. Mithilfe von Dosierpumpen kann dem Gießtank automatisch PH+ und PH- beigemischt werden. Es können sämtliche analoge PH-Elektroden mit BNC-Anschluss verwendet werden.
Sensor-Anschluss Weiß:
Dieser Anschluss ist momentan ausschließlich für den CO²-Sensor vorgesehen. Der CO²-Sensor wird benötigt, um den CO²-Gehalt in der Luft zu messen und um das CO²-Ventil steuern zu können.
Sensor-Anschluss Grün:

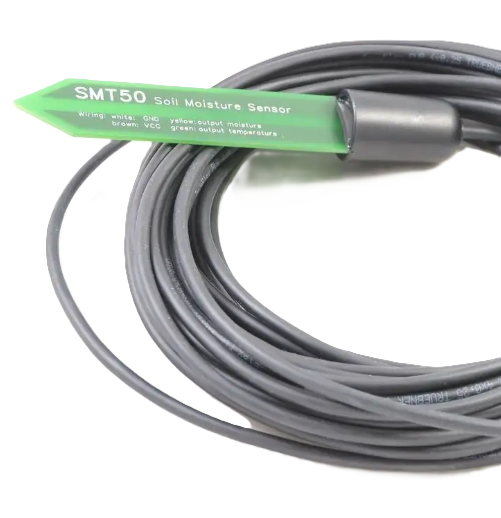

Dieser Anschluss ist für einen analogen Bodenfeuchtigkeits-Sensor ODER einen Wasserstandsensor vorgesehen. Für die genaueste Messung der Bodenfeuchtigkeit sollte hier der Bodenfeuchtigkeitssensor verwendet werden, da der Multi-Bodensensor wesentlich ungenauer ist als der analoge Bodenfeutigkeits-Sensor. Wird die genaue Bodenfeuchtigkeitsmessung nicht benötigt, kann der Wasserstandsensor verwendet werden. Dieser sorgt dafür, dass die Gießpumpe nicht trocken laufen kann wenn sich zu wenig Wasser im Gießtank befindet.
Sensor-Anschluss Gelb:
Dieser Anschluss ist momentan ausschließlich für den EC-Sensor vorgesehen. Mit dem EC-Sensor wird der Düngergehalt der Nährstofflösung im Gießbehälter gemessen und kann mithilfe von Dosierpumpen geregelt werden.
Sensor-Anschluss Schwarz:
Dieser Anschluss ist entweder dem Multi-Bodensensor ODER einer GreenCeption SeriesX Lampe vorgesehen. Der Multi-Bodensensor misst Bodentemperatur, Bodenfeuchte, Boden-EC und Boden-PH - jedoch ist der Sensor sehr unzuverlässig. Deshalb raten wir hier zum Anschluss einer GC SeriesX Lampe. Diese Lampen können mit zuvor konfigurierten Lichtspektrum Programmen von GreenCeption angesteuert werden. So können Sonnenauf- und Untergang, Morgen- und Abendrot sowie über den Tag verteilte, verschiedene Lichtspektren fahren.
Sensor-Anschluss Blau:
Dieser Anschluss ist für einen analogen Bodentemperatur-Sensor ODER einer Wasserschaden erkennung vorgesehen. Wird die Bodenfeuchtigkeit mit dem analogen Bodenfeuchtigkeitssensor gemessen, sollte hier der Bodentemperatur-Sensor verwendet werden. Wird der Boden-Multisensor verwendet, kann der Tropfsensor verwendet werden um bei Wasserschaden die Gießpumpe automatisch zu stoppen.
Sensor-Anschluss Rot:
Der Luftfeuchtigkeit/Lufttemperatur - Sensor ist essentiell für die Nutzung des GRINO - Systems. Dieser misst die Luftfeuchtigkeit und Lufttemperatur im Growschrank. Durch die (je nach Bedingungen) verwendeten Abluftventilator, Luftbe- / Entfeuchter und Heizlüfter/Klimaanlage wird mithilfe dieses Sensors wahlweise der VPD-Wert oder max. und min. Temperatur und Luftfeuchtigkeit geregelt.
Welche Sensoren können genutzt werden???
Jeder Sensor verfügt über einen Anschlussstecker in einer unterschiedlichen Farbe. Die Anschlüsse am GRINO Controller sind entsprechend den Farben der Stecker gekennzeichnet. Es kann stets nur ein Sensor pro Farbe angeschlossen werden. Eine Ausnahme bilden der PH-Sensor der einen BNC-Anschluss hat, sowie der GRINO Lift der über XLR-Anschluss verbunden wird.
ROT
BLAU
Analoger Bodenfeuchtigkeitssensor, Tropfsensor oder Teros12
GRÜN
BNC
SCHWARZ
RS485 Multibodensensor oder GreenCeption SeriesX Lampen
GELB
WEIS
XLR
Sensor-Anschluss Blau: Dieser Anschluss ist für einen analogen Bodentemperatur-Sensor ODER einer Wasserschaden erkennung vorgesehen. Wird die Bodenfeuchtigkeit mit dem analogen Bodenfeuchtigkeitssensor gemessen, sollte hier der Bodentemperatur-Sensor verwendet werden. Wird der Boden-Multisensor verwendet, kann der Tropfsensor verwendet werden um bei Wasserschaden die Gießpumpe automatisch zu stoppen.
Welches Zubehör benötige ich?
Es können sehr viele verschiedene Aktoren (Geräte zur Steuerung der Parameter) am GRINO angeschlossen werden. Wichtig ist, dass die angeschlossenen Geräte nicht mehr Leistung benötigen, als der GRINO Controller bereitstellen kann. Achten bei digitale Geräte darauf, dass sie mit einer "Memory-Funktion" ausgestattet sind.
Alle von PlanteraTec angebotenen Geräte sind sicher mit dem GRINO Controller verwendbar.
In der Tabelle kann man sehen, welche Geräte für die Parameter zuständig sind und wann diese in Einsatz kommen.
Der GRINO Lift ist speziell für den GRINO Controller entwickelt. Der Lift hebt Lampen bis 12kg und der XL-Lift Lampen bis 30kg. Der mitgelieferte Abstandsensor sorgt für gleichbleibenden Abstand zwischen Lampe und Blätterdach
Wir empfehlen Ihnen dringend die Lampen der GreenCeption SeriesX bei Ihrer Auswahl. Diese Lampen lassen sich über den GRINO Controller steuern, um Lichtzyklusprogramme sowie Sonnenaufgang und Sonnenuntergang abzuspielen.
Eine Bewässerungspumpe sorgt in Verbindung mit einem Bodenfeuchtigkeit Sensor für eine automatische Bewässerung und gießt beim unterschreiten der mindestbodenfeuchtigkeit
Der Abluftventilator ist einer der wichtigsten Aktoren. Der GRINO Controller steuert den Abluftventilator stufenlos, um die eingestellten Parameter zu halten.
Der Luftbefeuchter wird hauptsächlich in der Wachstumsphase und in trockenen Monaten benötigt. Er hält Luftfeuchtigkeit bzw. VPD-Wert im eingestellten Bereich.
Der Luftentfeuchter kommt hauptsächlich in der Blütephase in feuchter Umgebung zum Einsatz. Er hält Luftfeuchtigkeit bzw VPD-Wert im eingestellten Bereich.
Der Heizlüfter wird hauptsächlich in den Wintermonaten bzw. in kälteren Regionen benötigt, um die Temperatur im eingestellten Bereich zu halten und um den VPD-Wert zu erhöhen.
Die Heizmatte wird verwendet, um die eingestellte Bodentemperatur zu erreichen. Sie findet in kalten Umgebungen und in die Stecklings Aufzucht ihren Platz
Die Klimaanlage sollte verwendet werden, wenn alle Möglichkeiten zur Temperatursenkung fehlschlagen. Diese sollte in Verbindung mit einem Luftbefeuchter betrieben werden.
Der Heizstab wird benötigt, wenn das Wasser im Gießbehälter beim Gießvorgang zu kalt ist. Das Wasser wird mithilfe dieses Gerätes kurz vor dem Gießvorgang auf die eingestellte Wassertemperatur gebracht.
Die Dosierpumpe kann für verschiedene Anwendungen Dienen. Sie kann als Düngerpumpe, PH Plus Pumpe oder PH Minus Pumpe dienen. Es können mehrere Dosierpumpen angeschlossen werden.
Das CO²-Ventil kann eingesetzt werden, um den CO²-Gehlat in der Luft auf den eingestellten Wert zu erhöhen. Dies wird für erfahrene Grower empfohlen.
